特征与用途Features:
·树脂模压封装、密封性好、片式、有极性。
Epoxy molded encapsulation, Well-sealed,Chip, Heteropolarity;
·体积小、重量轻、电性能优良稳定、寿命长、可靠性高、贮存稳定性好。
Small in size, Light in weight，Stable in electrical &storage performances , Long life-span, High reliability;
·适用于飞行器、通讯、摄影、计算机等电子设备的表面贴装电路。
·订货格式：GCA45-E-6.3V220μF-M：1000只
Ordering Information: GCA45-E-6.3V220μF-M：1000 pcs
主要技术性能
Technical Performances
使用温度范围：-55℃~125℃（>85℃时，施加类别电压使用）
Operating Temperature Range: -55℃~+125℃(when ＞85℃， with rated voltage derating)
电性能：见表3
Electrical Characteristics: See Table 3;
电容量允许偏差：K级：±10% ；M级：±20%
Capacitance Tolerance: K: ±10%；M:±20%;
室温漏电流：Ⅰ0≤0.01CRUR (μA)或0.5μA （取较大者）
DC Leakage at 25℃：Ⅰ0≤0.01CRUR (μA) or 0.5μA（which is greater）;
室温损耗角正切（tgδ）：不超过表2规定；
DF at 0.5μA（tgδ）: Not exceed the parameter in Table 2;
等效串联电阻（ESR值）：不超过表4的规定；
ESR: Not exceed the parameter in Table 4;
高低温特性：不超过表2规定；
Temperature Characteristics: Not exceed the parameter in Table 4;

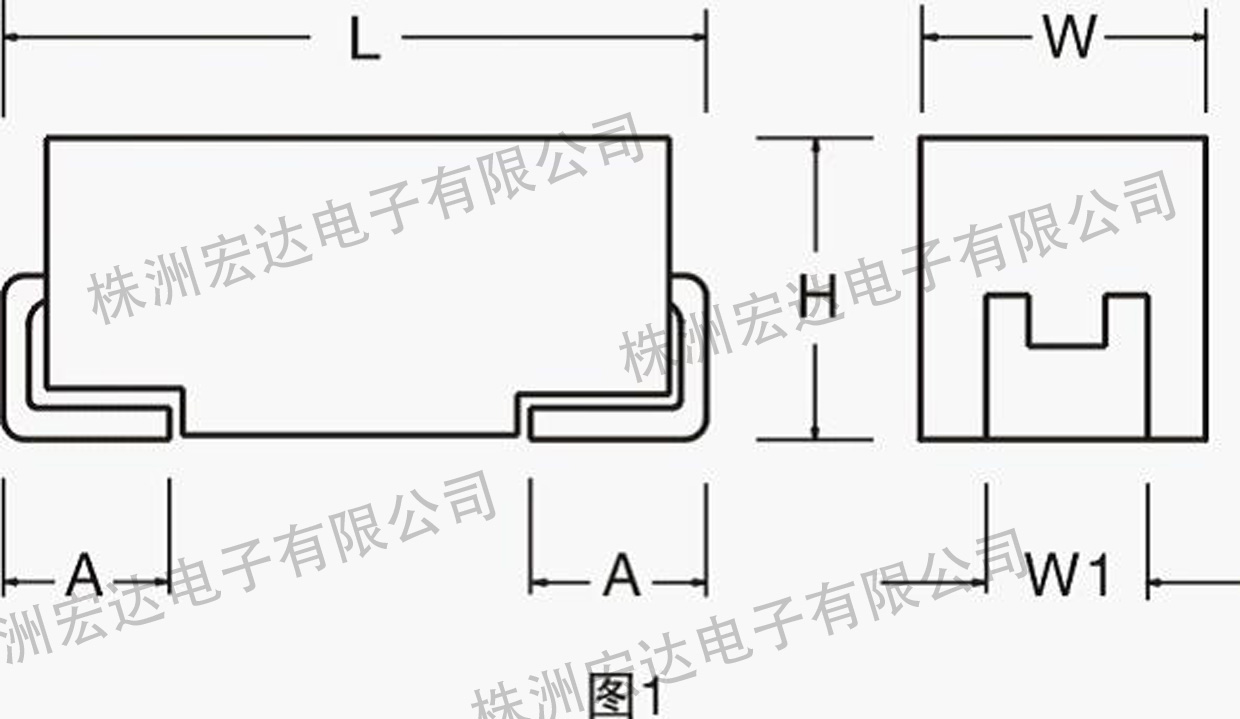

外形尺寸：见图1和表1。
Dimensions: See Figure1 &Table 1
表1 电容器的外形尺寸Table1 Demensions
|
Case Code
|
L
|
W
|
H
|
A
|
W1
|
|
A
|
3.2±0.2
|
1.6±0.2
|
1.6±0.2
|
