特征与用途Features:
银外壳封装、半密封、圆柱形、轴向引出、外套绝缘套管、有极性。
Silver Fabric， Epoxy end-filled， Tubular, Axial-lead，With insulation sleeve，Heteropolarity；
电性能优良、稳定可靠、寿命长、损耗角正切和漏电流小。
Stable in Electrical Characteristics, High reliability, Long life-span, Low DF&DCL；
高温性能好，可在155℃高温环境下使用。
Excellent working ability under High Temperature, Available in 155℃;
适用于石油深井测量等耐高温电子设备的直流或脉动电路。
Applying in Petroleum deep-well’s measurement &drilling such High-Temperature resistance Electrical Equipments with DC& Impulse Circuit for Military and Civil use;
执行标准：QJ/PWV221-2008
Operative Standard: QJ/PWV221-2008

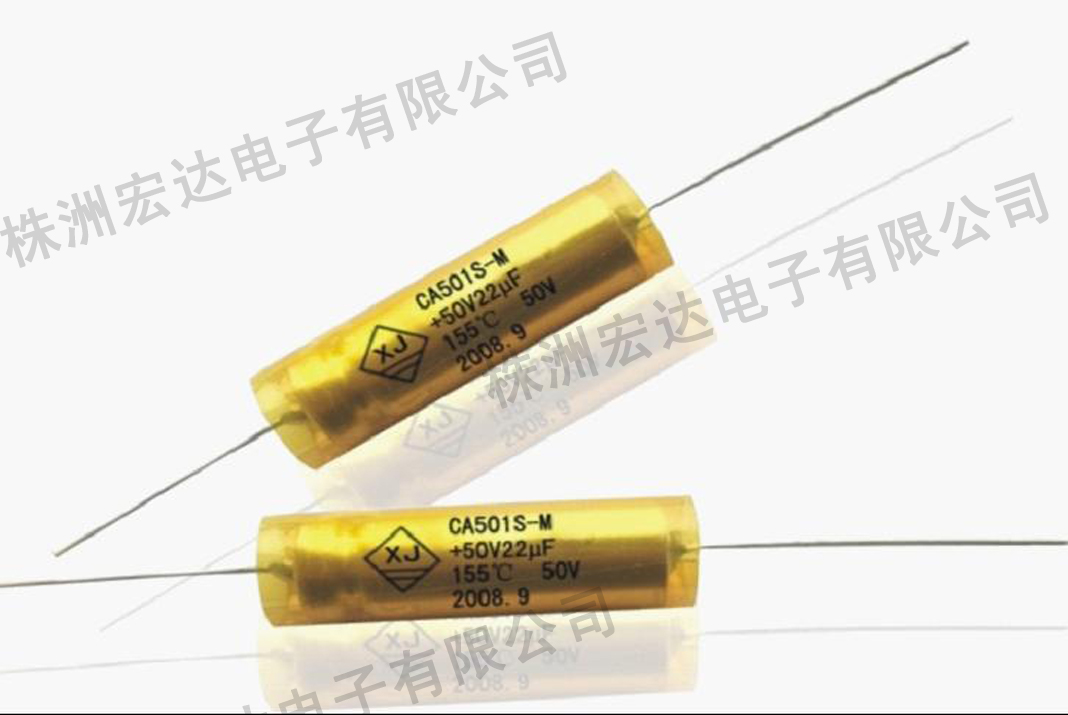

订货格式：CA501S-50V22μF-M：100只
Ordering Information: CA501S-50V22μF-M：100 pcs
主要技术性能Technical Performances:
使用温度范围：-55℃～+155℃（＞125℃时，施加类别电压使用）
Operating Temperature Range: -55℃～+155℃(when＞125℃， with rated voltage derating)
容量级别：K级：±10%；M级：±20%；Q级：-10%～+30%
Capacitance Tolerance: K: ±10%；M:±20%，Q：-10%～+30%;
损耗角正切值：25℃，100Hz（见表）
DF at 25℃，100Hz：See Table2；
漏电流：25℃ I≤0.002 CRUR（μA）或2μA（取大者）
85℃ I≤0.01 CRUR（μA）或10μA（取大者）
155℃ I≤0.02 CRUR（μA）或20μA（取大者）
DCL：at 25℃ I≤0.002 CRUR（μA）or 2μA（which is greater）
at 85℃ I≤0.01 CRUR（μA）or10μA（which is greater）
at155℃ I≤0.02 CRUR（μA）or20μA（which is greater）
表1 电容器的外形尺寸和最大重量
Table1 Dimensions and Max Weight
|
外壳代号
Case Code
|
最大重量（g）
Max Weight(g)
|
无绝缘套管
with no Insulation Sleeve
|
带绝缘套管
with Insulation Sleeve
|
|
D±0.5（mm）
|
L±2（mm）
|
