特征与用途Features

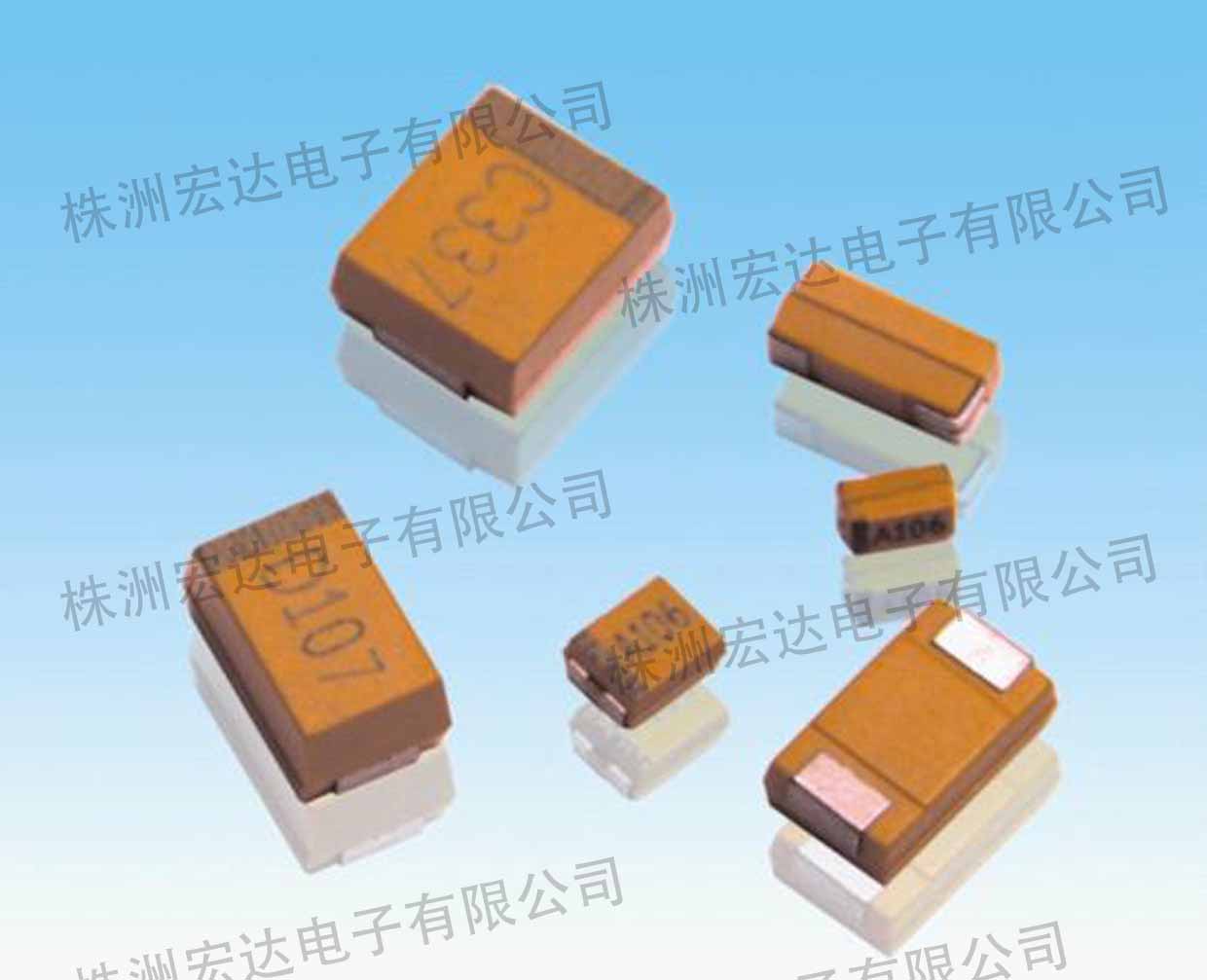

·模压塑封、片式、体积小、重量轻、极性电容器；
Epoxy molded Encapsulation, Chip, Small in Size, Light in Weight, Heteropolarity;
·电性能优良、可靠性高、高频特性好、超低ESR（等效串联电阻等效于KEMET公司T495型)、电容量大；
Stable in Electrical Performances , High Reliability& Frequency& Capacitance，Low ESR（is equal to KEMET’S T495）;
·适用于航天、航空、卫星、通讯、导弹等各种有可靠性要求的电子设备表面贴装直流或脉动电路。
Applying in Aerospace Plane，Satellites, Communications, Missiles, such equipments with High-reliable SMT DC& Impulse circuit;
·执行标准：GJB2283-95 QJ/PWV347-2011
Operative Standard: GJB2283-95 5 QJ/PWV347-2011
·订货格式：CAK45U-E-16V150μF-K；1000只
Ordering Information: CAK45U-E-16V150μF-K；1000 psc
主要技术性能Technical Performances:
使用温度范围：－55℃～125℃（＞85℃时，施加类别电压使用）
Operating Temperature Range:-55℃~+125℃(when ＞85℃， with rated voltage derating)
电容量允许偏差：K级：±10%；M级：±20%
Capacitance Tolerance: K: ±10%；M:±20%;
室温漏电流：I0≤0.01CRUR (μA)或0.5μA（取大者）
DC Leakage at 25℃：Ⅰ0≤0.01CRUR (μA) or 0.5μA（which is greater）;

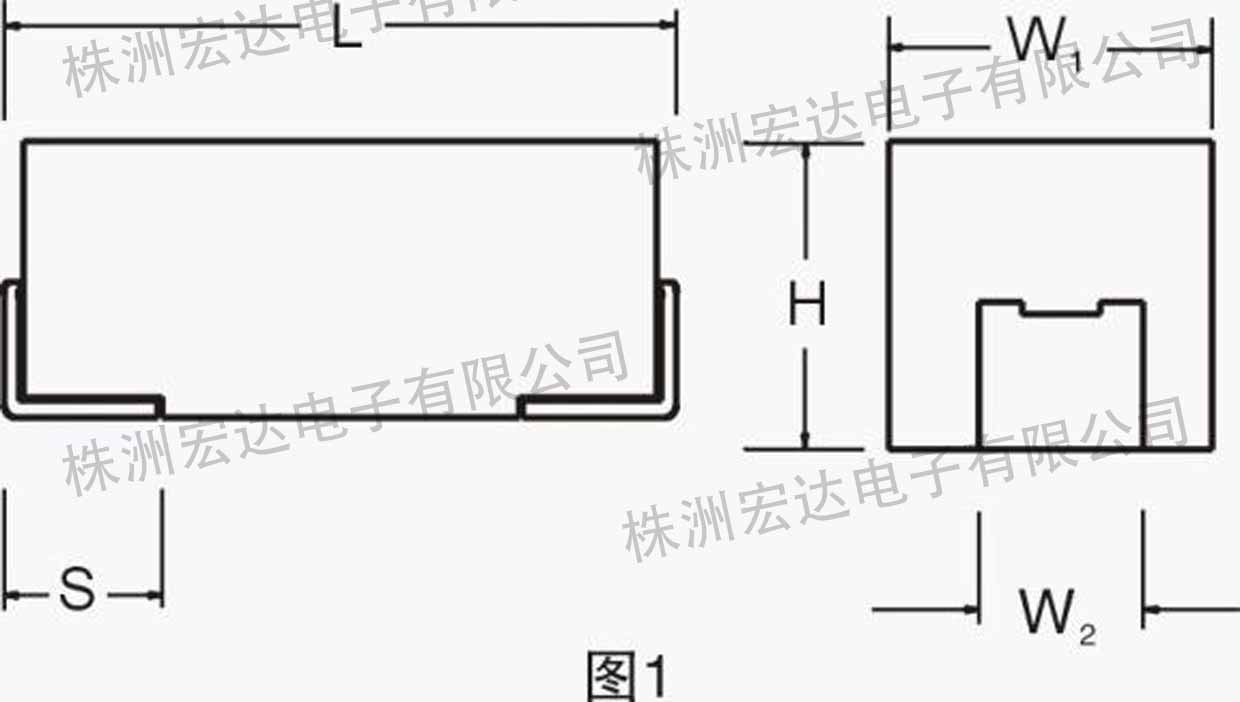

外形尺寸：见图1和表1
Dimensions：See Figure 1 & Table1
损耗角正切（ tgδ）、高低温特性：见表2
DF（tgδ） a t 25℃ & Temperature Characteristics：See table 2;
电性能：见表3
Electrical Performances: See Table 3;
等效串联电阻：见表4
ESR（Ω）: Not exceed the parameter in Table 4;
表1 电容器的外形尺寸(mm)
Table1: Dimensions(mm)
|
外壳代码
Case Code
|
L±0.2
|
W1±0.2
|
H±0.2
|
S±0.2
|
W2±0.2
|
|
C
|
6.0
|
3.2
|
2.5
|
|
