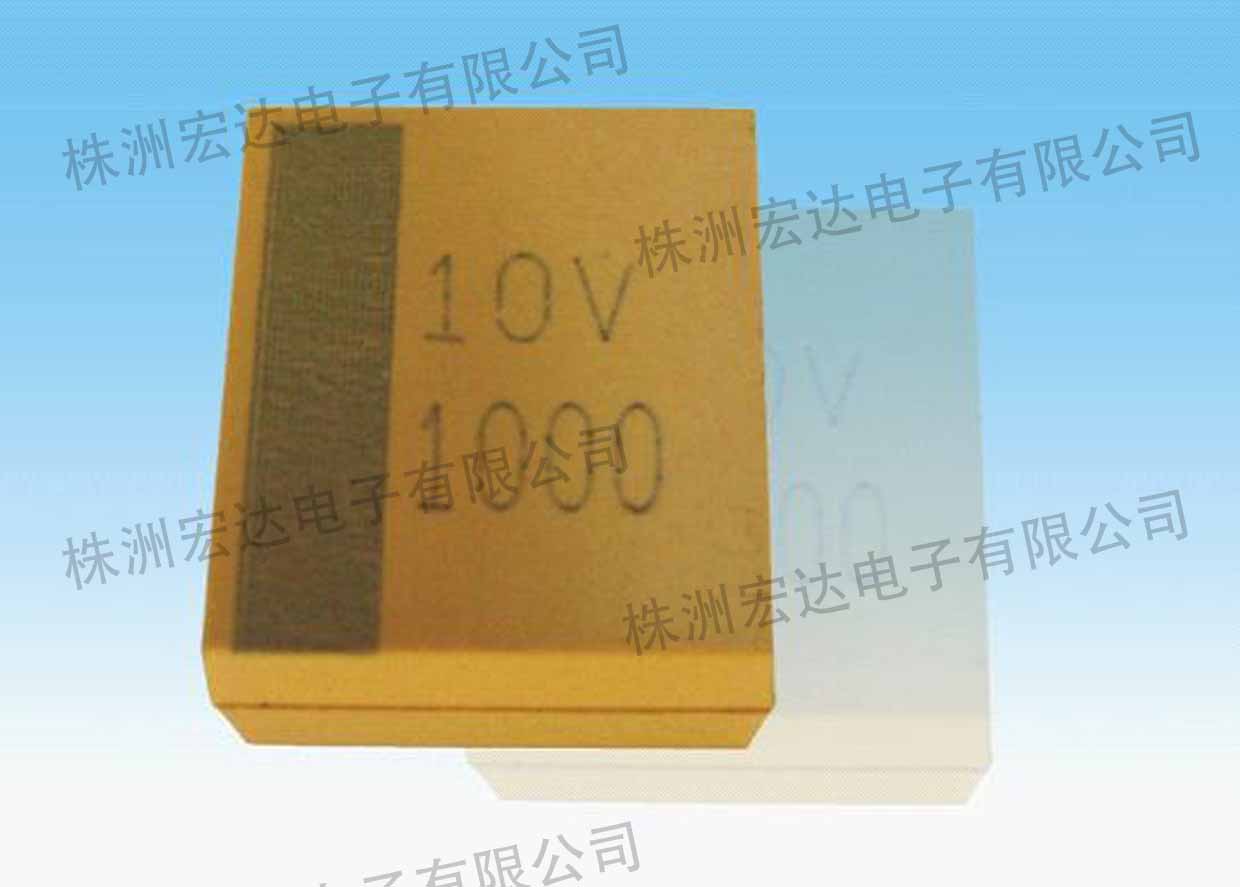

特征与用途Features
·模压塑封、片式、体积小、重量轻、极性电容器。
Epoxy molded，Chip，Small in Size, Light in weight, Heteropolarity；
·电性能优良、可靠性高、电容量大。
Stable in Electrical Performances, High reliability，High Capacitance；
·CAK45M等效于法国FIRADEC公司CTC21型。
CAK45M is equal to FIRADEC’s CTC21 Series Tantalum Capacitor.
·适用于航天、航空、卫星、通讯、导弹等各种有可靠性要求的电子设备表面贴装直流或脉动电路。
Applying in Aerospace Plane，Military Equipment, Satellites, Electrical Products, Vessel, Telecommunications，Computers，such Electrical Equipments with High- Reliable SMT DC& Impulse Circuit;
·执行标准：GJB2283-95
QJ/PWV329-2010
Operative Standard: GJB2283-95
QJ/PWV329-2010
·订货格式：CAK45M-T-1OV1000μF-K；1000只
Ordering Information: CAK45M-T-1OV1000μF-K；1000只
主要技术性能Technical Performances:
使用温度范围：－55℃～125℃（＞85℃时，施加类别电压使用）
Operating Temperature Range: -55℃~+125℃(when ＞85℃， with rated voltage derating)
电容量允许偏差：K级：±10%；M级：±20%
Capacitance Tolerance: K: ±10%；M:±20%;
室温漏电流：I0≤0.01CRUR (μA)或0.5μA（取大者）
DC Leakage at 25℃：Ⅰ0≤0.01CRUR (μA) or 0.5μA（which is greater）;

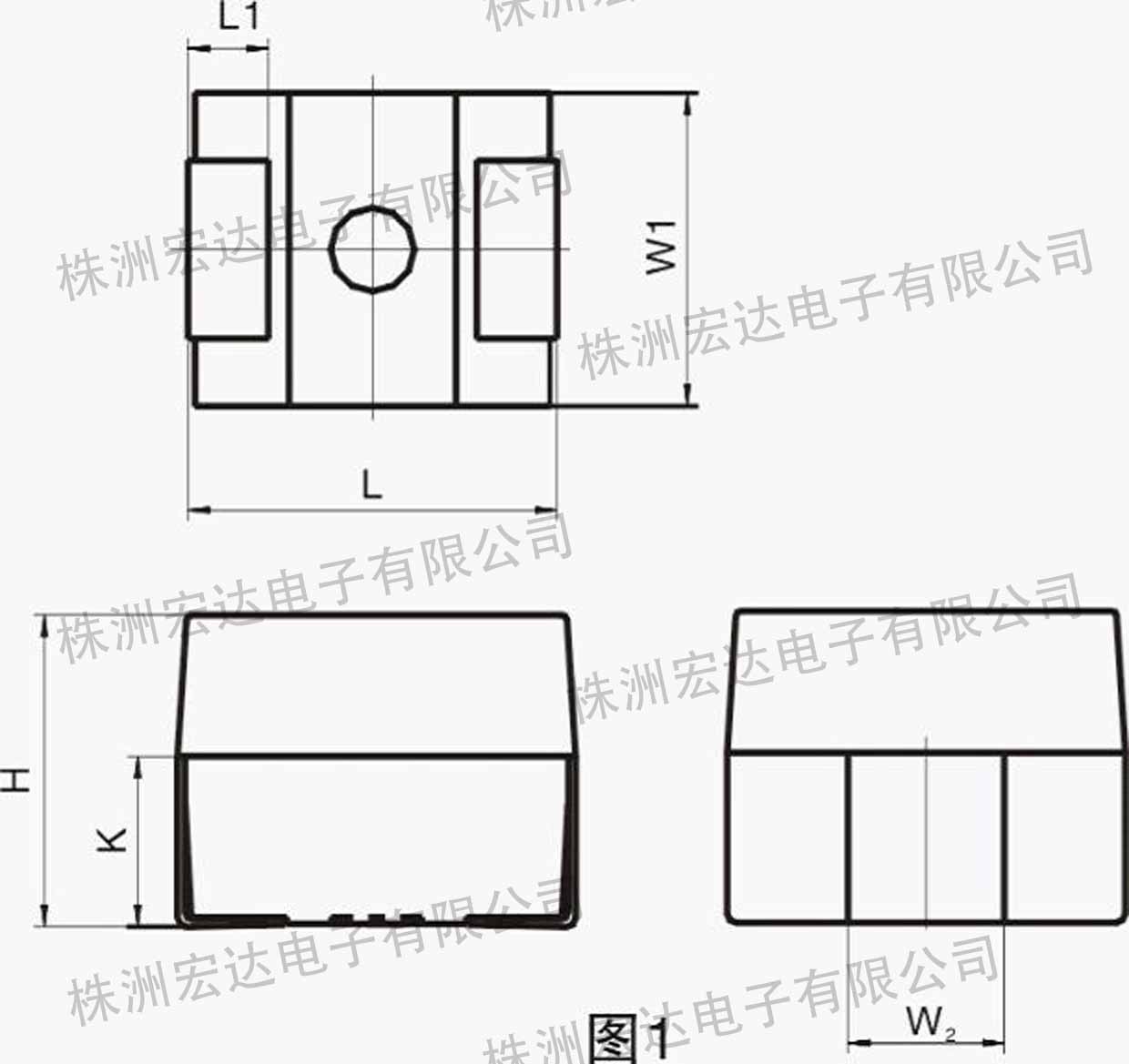

外形尺寸：见图1和表1
Dimensions：See Figure 1 & Table1
损耗角正切（ tgδ）、高低温特性：见表2
DF（tgδ） a t 25℃ & Temperature Characteristics：See table 2;
电性能：见表3
Electrical Performances: See Table 3;
等效串联电阻：见表4
ESR(Ω)：See Table4；
表1 电容器的外形尺寸(mm)
Table1: Dimensions(mm)
|
外壳代码
Case Code
|
L±0.2
|
W1±0.2
|
H±0.2
|
L1±0.3
|
W2±0.2
|
K±0.3
|
|
T
|
12.5
|
