l 特征及应用

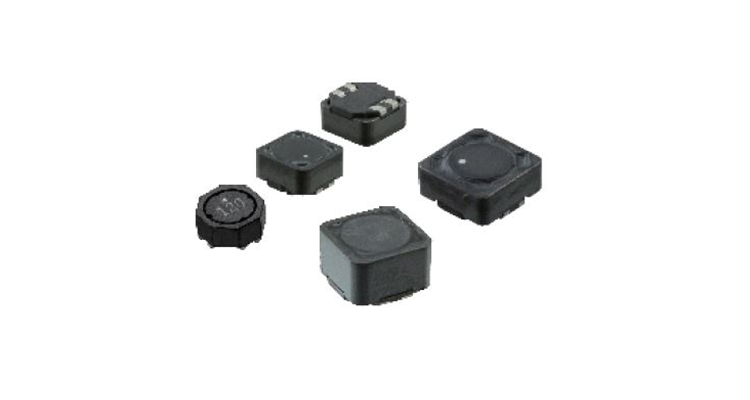

采用两个相同圈数的电感绕制在同一组磁芯上，实现电感的耦合，采用磁屏蔽结构，从而产生较少的漏感，可以用作1：1的电子变压器。
电感器采用一体式塑料底座，具有更佳的抗震动、抗跌落特性。
可使用于非隔离反激式(Flyback)电源电路，DC/DC模块；需要辅助绕组的Buck或者Boost电路；Buck-Boost电路、SEPIC斩波电路、ZETA斩波电路、CUK斩波电路；耦合电感的应用可以有效提高电源转换效率
广泛应用于飞行器、车辆、船舶、雷达、电子、通讯等电子设备。
l 主要性能指标
工作温度范围： –55℃ to +125℃
l 订货示例
__ SPC 7332 – 5R6 N
① ② ③ ④ ⑤
① Grade 质量等级：填写质量等级符号
② Product Symbol 系列代号：SPC = SMD Power inductor Coupled 磁屏蔽片式耦合电感器系列
③ Dimension 尺寸代码：长度x高度，单位：毫米(mm)
④ Inductance(L) 单匝电感量,单位微亨(uH)：R56=0.56uH、5R6=5.6uH、560=56uH、561=560uH、562=5600uH=5.6mH
⑤ 公差：K=±10%、M=±20%、N=30%、Y=特殊公差
