特征与用途

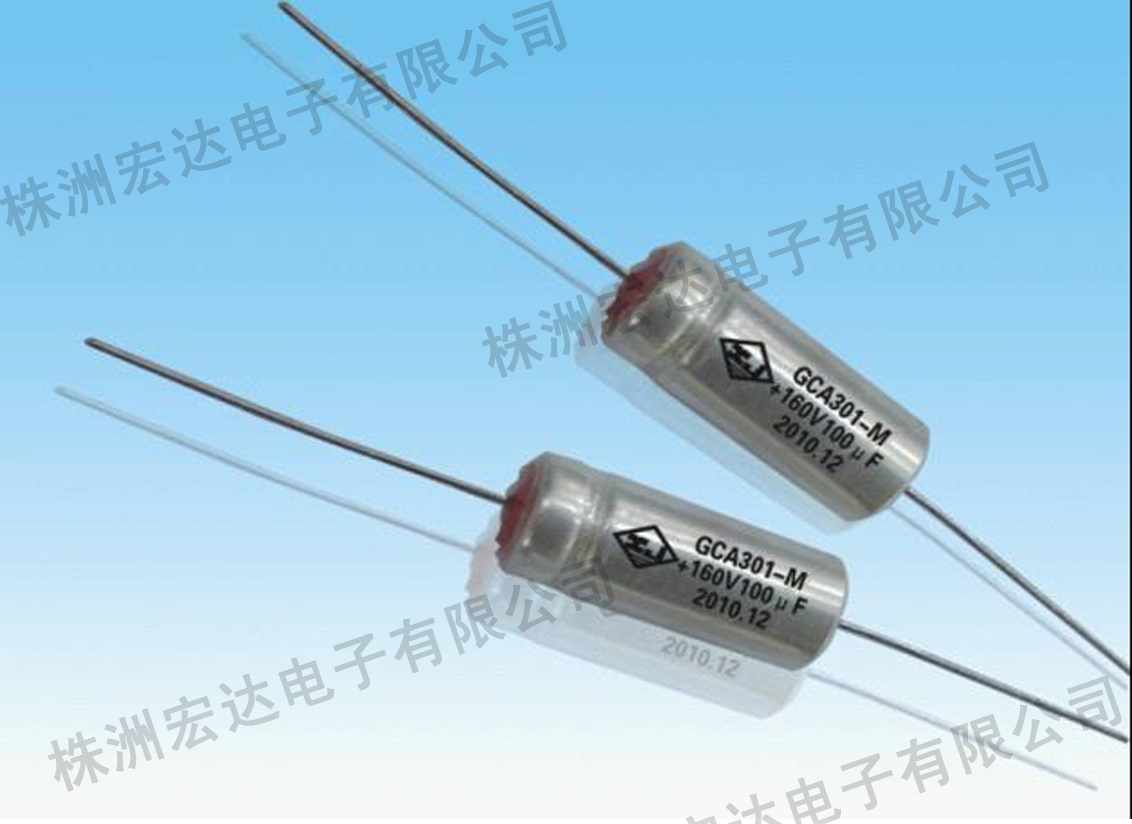

·银外壳封装、半密封、圆柱形、轴向引出、外套绝缘套管、有极性。
·电性能优良、可靠性高、漏电流小、寿命长、工作温度范围宽、体积小、便于安装使用。
·适用于通讯、仪器仪表等电子设备的直流或脉动电路。
主要技术性能
使用温度范围：-55℃～125℃（＞85℃时，施加类别电压使用）
额定电压、类别电压、标称电容量：见表1
电容量允许偏差：K级：±10% ；M级：±20%
室温漏电流：I0≤0.001CRUR(μA)或1μA （取大者）
高温（85℃、125℃）漏电流： I≤0.008CRUR(μA)或8μA （取大者）
损耗角正切（tgδ）：不超过表1规定
外形尺寸和最大重量：见图1和表1

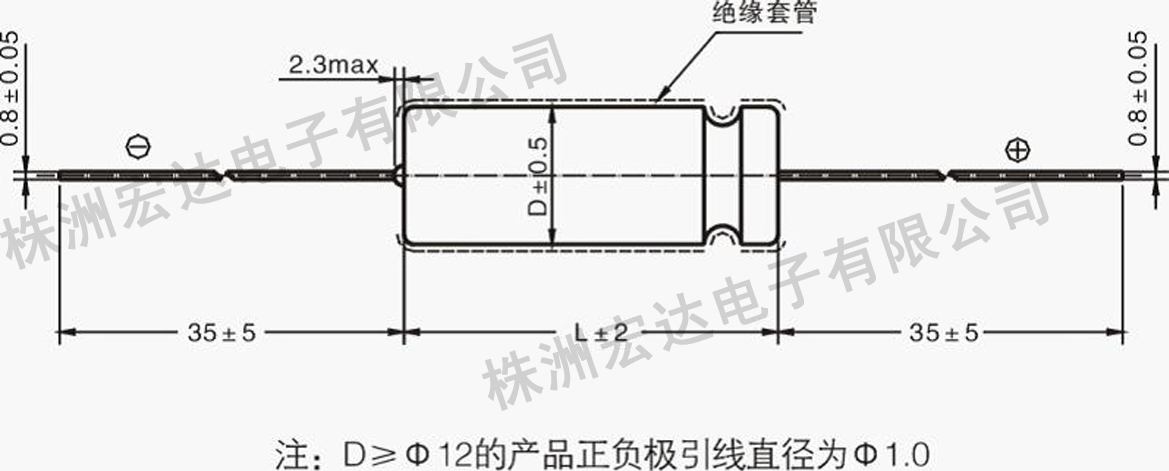

图1
表1 电容器的外形尺寸、最大重量、额定电压、类别电压、标称电容量、损耗角正切
|
外壳
代号
|
形尺寸（mm）
|
最大重要
（g）
|
额定电压
UR(V)
|
类别电压
Uc(V)
|
标称电容量CR(μF)
|
损耗角正切(%)
|
|
D±0.5(mm)
|
