射频电感

您当前所在的位置:首 页>产品分类> 射频电感



l  特征及应用

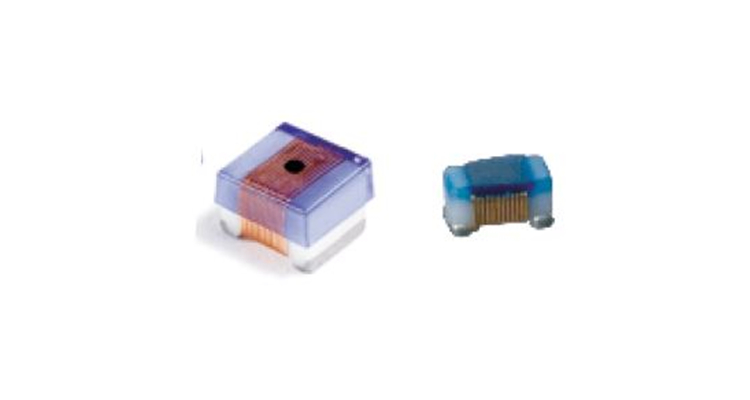

采用陶瓷体上绕线方式,Q值高,最高可以超过100,自谐振频率高,最高可达12.9GHz

产品一致性好,公差精度高,5%标准精度,可按要求提供1%2%3%精度的产品。

可应用于微波模块、微波模组、射频电路、天线匹配,RFID、测试设备、GPS、雷达、Wi-Fi以及卫星无线电等应用的高频模拟电路和信号处理。

广泛应用于航空、航天、宇航、卫星、雷达、导弹、通信、舰上、水下等军用电子设备。



l  主要性能指标及执行标准

工作温度范围: –55 to +125

符合GJB 1864A-2011QZJ84061“七专技术文件

七专:QJ/PWV731-2013普军:QJ/PWV710-2013工业级:QJ/PWV770-2013

质量等级:工业级CWC 普军JCWC七专GCWC



l  订货示例

__  CWC 1005 – 5N6 J

①  ②



   Grade 军级符号:J表示普军,G表示七专,缺省表示工业级

   Product Symbol 系列代号:CWC = Ceramic Wirewound Chip inductor 陶瓷绕线片式电感器系列

   Dimension 尺寸代码:长度x高度,单位:毫米(mm)

   Inductance(L) 电感量,单位纳亨(nH)5N6=5.6nH56N=56nH561=560nH=0.56uH562=5600nH=5.6uH333=33000nH=33uH

     ⑤ 公差:F=±1%G=±2%H=±3%J=±5%
